제품 상세 정보:
결제 및 배송 조건:
|
제품 이름: | 방위 격판덮개 | 자료: | 철 |
---|---|---|---|
표준: | GB/T14370-2015 | 응용 프로그램: | Highway&Bridge |
특색: | 반대로 부식/방수 | 셀프 디자인: | 받아들여질 수 있습니다. |
강조하다: | 포스트 텐싱 시스템,전압식 앵커링 |

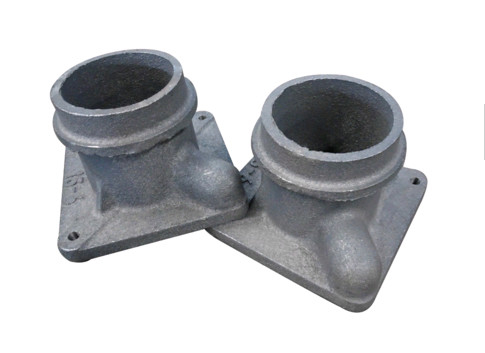

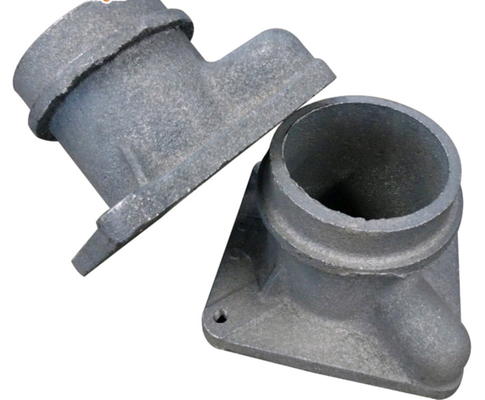

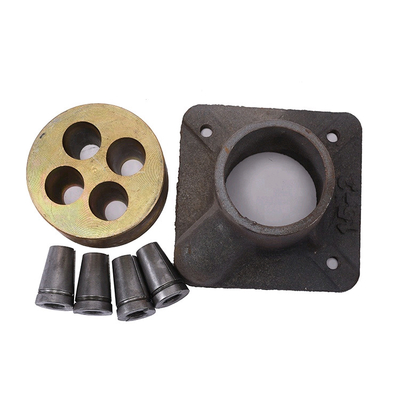

포스트 텐션 콘크리트 가루링 앵커 베어링 플레이트 원형 앵커링
설명
전조 된 앵커 플레이트는 앵커 헤드의 부하를 앵커리지 아래의 콘크리트 핵심 부분으로 전송합니다. 그들은 부하를 공동 전송합니다.앵커링 아래의 스트레스 분포는 앵커링 아래의 콘크리트의 균열과 운반 능력에 영향을 미칩니다..
특징
모델 | 베어링 플레이트 | 튜트 | 앵커 머리 | 회전형 강화 | 스트레싱 잭 | |||||
사각형 | 둥근 | 내부 지름 | φE | F | φG | H | φI | N | ||
A×B | φA×B | |||||||||
YJM15-1 | 80×20 | φ80×20 | 35 | 45 | 48 | 80 | 30 | 8 | 4 | QYC270 |
YJM15-2 | 130×85 | φ135×80 | 50 | 83 | 48 | 120 | 40 | 8 | 4 | YDC650 |
YJM15-3 | 130×87 | φ135×85 | 50 | 87 | 48 | 120 | 40 | 10 | 4 | YDC650 |
YJM15-4 | 140×92 | φ137×100 | 55 | 97 | 48 | 140 | 50 | 10 | 4 | YDC1100 |
YJM15-5 | 150×97 | φ148×122 | 55 | 107 | 48 | 150 | 50 | 10 | 4 | YDC1100 |
YJM15-6 | 165×115 | φ167×136 | 70 | 122 | 50 | 170 | 50 | 12 | 4 | YDC1500 |
YJM15-7 | 173×125 | φ167×136 | 70 | 122 | 50 | 170 | 50 | 12 | 4 | YDC1500 |
YJM15-8 | 180×130 | φ177×150 | 80 | 137 | 53 | 190 | 50 | 12 | 4 | YDC2500 |
YJM15-9 | 190×140 | φ187×150 | 80 | 147 | 53 | 200 | 50 | 12 | 4 | YDC2500 |
YJM15-10 | 195×150 | φ210×160 | 90 | 157 | 53 | 205 | 55 | 14 | 4 | YDC2500 |
YJM15-11 | 209×160 | φ210×160 | 90 | 157 | 55 | 205 | 55 | 14 | 4 | YDC2500 |
YJM15-12 | 210×160 | φ210×185 | 90 | 167 | 55 | 230 | 55 | 14 | 4 | YDC2500 |
YJM15-13 | 217×175 | φ210×185 | 90 | 168 | 55 | 230 | 55 | 14 | 4 | YDC3500 |
YJM15-14 | 225×175 | φ235×185 | 90 | 177 | 58 | 240 | 55 | 14 | 4 | YDC3500 |
YJM15-15 | 238×175 | φ235×185 | 90 | 187 | 60 | 260 | 55 | 16 | 5 | YDC3500 |
YJM15-16 | 238×175 | φ235×185 | 90 | 187 | 60 | 260 | 60 | 16 | 5 | YDC3500 |
YJM15-17 | 250×185 | φ265×200 | 100 | 197 | 63 | 280 | 60 | 16 | 5 | YDC3500 |
YJM15-18 | 270×185 | φ265×200 | 100 | 197 | 63 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-19 | 270×185 | φ265×200 | 100 | 197 | 65 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-22 | 295 × 245 | φ285×260 | 120 | 217 | 70 | 290 | 70 | 18 | 5 | YDC5500 |
YJM15-24 | 310×260 | φ320×260 | 120 | 237 | 75 | 330 | 80 | 18 | 5 | YDC5500 |
YJM15-27 | 310×300 | φ300×300 | 120 | 237 | 80 | 330 | 90 | 18 | 5 | YDC6500 |
YJM15-28/29 | 350×300 | φ330×300 | 130 | 277 | 88 | 330 | 70 | 20 | 6 | YDC6500 |
YJM15-30/31 | 350×300 | φ330×300 | 130 | 277 | 88 | 350 | 70 | 20 | 6 | YDC6500 |
YJM15-32/33/34 | 400×370 | φ390×370 | 140 | 287 | 93 | 400 | 70 | 20 | 6 | YDC6500 |
YJM15-35/36/37 | 400×370 | φ390×370 | 140 | 287 | 98 | 400 | 70 | 20 | 6 | YDC9000 |
모델 | 베어링 플레이트 | 튜트 | 앵커 머리 | 회전형 강화 | 스트레싱 잭 | |||||
사각형 | 둥근 | 내부 지름 | φE | F | φG | H | φI | N | ||
A×B | φA×B | |||||||||
YJM13-1 | 70×70 | - | 35 | 42 | 43 | 60 | 30 | 6 | 3 | QYC270 |
YJM13-2 | 115×100 | - | 45 | 77 | 46 | 120 | 30 | 8 | 3 | YDC650 |
YJM13-3 | 120×130 | φ132×80 | 45 | 83 | 46 | 120 | 40 | 10 | 3 | YDC650 |
YJM13-4 | 135×130 | φ135×102 | 50 | 87 | 46 | 135 | 50 | 10 | 3 | YDC650 |
YJM13-5 | 145×130 | φ140×125 | 50 | 97 | 46 | 140 | 50 | 10 | 4 | YDC1100 |
YJM13-6/7 | 160×130 | φ155×130 | 60 | 107 | 46/48 | 160 | 50 | 12 | 4 | YDC1100 |
YJM13-8 | 170×150 | φ170×160 | 60 | 117 | 50 | 170 | 50 | 12 | 4 | YDC1500 |
YJM13-9 | 180×150 | φ175×160 | 70 | 127 | 50 | 180 | 50 | 12 | 4 | YDC1500 |
YJM13-10 | 195×160 | φ200×180 | 80 | 137 | 50 | 200 | 50 | 14 | 4 | YDC1500 |
YJM13-11 | 195×160 | φ200×180 | 80 | 137 | 53 | 200 | 50 | 14 | 4 | YDC2500 |
YJM13-12 | 215×180 | φ210×190 | 80 | 147 | 53 | 210 | 50 | 14 | 5 | YDC2500 |
YJM13-13 | 230×180 | φ210×190 | 80 | 147 | 53 | 210 | 50 | 14 | 5 | YDC2500 |
YJM13-14 | 230×180 | φ210×210 | 80 | 157 | 55 | 220 | 50 | 14 | 5 | YDC2500 |
YJM13-15 | 240×220 | φ215×230 | 90 | 167 | 55 | 220 | 50 | 14 | 5 | YDC2500 |
YJM13-16 | 240×220 | φ245×240 | 90 | 167 | 55 | 240 | 60 | 16 | 5 | YDC3500 |
YJM13-17 | 240×220 | φ245×240 | 90 | 177 | 60 | 240 | 60 | 16 | 5 | YDC3500 |
YJM13-18 | 270×220 | φ245×240 | 90 | 177 | 60 | 260 | 60 | 16 | 5 | YDC3500 |
YJM13-19 | 270×220 | φ245×240 | 90 | 177 | 60 | 260 | 60 | 16 | 5 | YDC3500 |
YJM13-20 | 290×235 | φ260×270 | 90 | 186 | 60 | 270 | 60 | 16 | 5 | YDC3500 |
YJM13-21/22 | 290×245 | φ260×270 | 90 | 197 | 65 | 270 | 60 | 16 | 5 | YDC3500 |
YJM13-23/24 | 300×245 | φ275×290 | 100 | 217 | 70 | 280 | 60 | 18 | 6 | YDC4000 |
YJM13-25/26/27 | 300×245 | φ275×290 | 100 | 217 | 75 | 280 | 60 | 18 | 6 | YDC4000 |
YJM13-28/29 | 315 × 250 | φ300×330 | 105 | 227 | 80 | 310 | 60 | 18 | 7 | YDC5500 |
YJM15-30/31 | 315 × 250 | φ300×330 | 105 | 227 | 80 | 310 | 60 | 18 | 7 | YDC5500 |
YJM15-32/33/34 | 350×320 | φ330×350 | 120 | 247 | 85 | 350 | 60 | 20 | 7 | YDC5500 |
YJM15-35/36/37 | 370×320 | φ330×350 | 120 | 247 | 85 | 350 | 60 | 20 | 7 | YDC550 |
적용
긴장 후시스템들은 신뢰성과 성능으로 중국에서 알려져 있으며,팽창 후 건설그들은 전체 스펙트럼을다리 건설, 건물, 민간 용도, 위와 지하.
FAQ
Q: 배송시간은 얼마인가요?
A: 일반적으로 5-30days입니다, 그것은 양에 따라입니다.
Q: 샘플을 제공합니까? 그것은 무료입니까?
A: 예, 우리는 무료 샘플을 제공 할 수 있습니다, 고객은 익스프레스 요금을 지불해야합니다.
Q: 지불 조건은?
A: 30% T/T 사전에, 배송 전에 잔액.
Q: 당신은 OEM를 받아?
A: 예, 우리는 사용자 정의 디자인 OEM 또는 ODM를 허용합니다.
