제품 상세 정보:
결제 및 배송 조건:
|
항목 이름: | y 유형 스트레이너 | 재료: | 연성이 있는 철 |
---|---|---|---|
프로세스: | 철 주조 | 응용 프로그램: | 급수 시스템 |
항구 크기: | DN15mm-650mm | OEM: | 유효한 |
강조하다: | 밸브 부품 주름,스테인리스 스틸 모래 가루 |

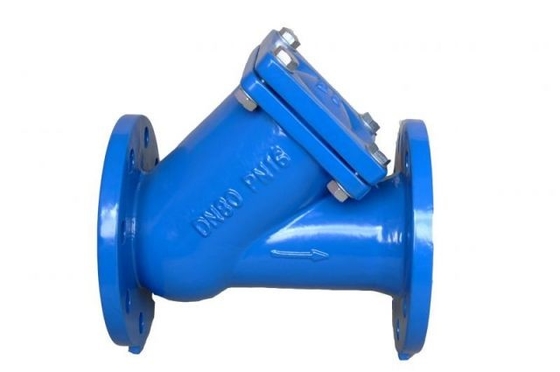

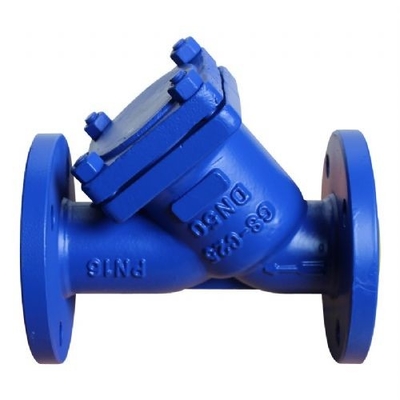

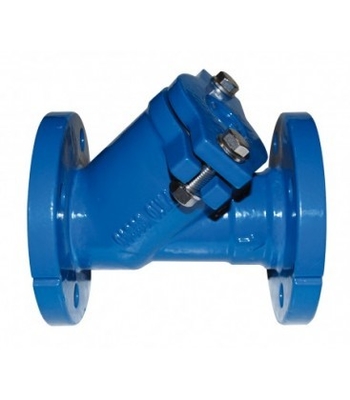

GGG50 DIN 표준 물 Y 타입 스트레이너 주사위 끝 유연 철 PN16
설명
Y 타입 필터와 더러운 분리기, 필터, 밸브, 중도 파이프라인 시스템에 필수적입니다, 하수에서 중도 기계 불순물을 필터하는 데 사용되는 장치는 노갈, 모래,그리고 액체 필터에 소량의 고형 입자가 들어있어서 파이프 부속품과 같은 장비를 마모와 혼잡으로부터 보호합니다., 보호 장치의 정상적인 작업, 액체가 필터 카트리지의 특정 크기에 배치 될 때, 불순물이 차단되고, 세척 할 필요가있을 때 필터 출구로 필트레이트를 청소 할 수 있습니다.제거 할 수 있는 카트리지를 꺼내면 됩니다., 처리 후 다시 캔을 충전, 따라서, 운영 및 유지 보수에서 매우 편리합니다.
적용
1화학산업의 약한 부식 매체, 물, 암모니아, 석유 등
2화학산업의 식식 매체: 소다, 소다 재, 황산, 탄산, 에틸렌산, 펙틱산 등
3냉각용 낮은 온도 매체, 액체 메탄, 액체 암모니아, 액체 산소 및 다양한 냉각 매체
4가벼운 산업 식품, 약품 산업, 맥주, 음료, 유제품 및 시럽 의료 제품 등에서 위생에 필요한 매체
우리 의 주요 제품
1. ANSI 게이트 밸브, DIN 게이트 밸브, GOST 게이트 밸브, 부드러운 밀폐 게이트 밸브, 칼 게이트 밸브, 평면 게이트 밸브
2웨이퍼 타입 나비 밸브, 플랜지 타입 나비 밸브, 단일 특이한 나비 밸브, 이중 특이한 나비 밸브, 세 가지 특이한 나비 밸브
3체크 밸브, 리프트 체크 밸브, 스윙 체크 밸브, 웨이퍼 타입 체크 밸브, 스프링 체크 밸브
4공 밸브, 티 공 밸브, 4 방향 공 밸브, 용접 공 밸브
5필터, Y형 필터
사양
1 | 크기: | DN25~DN300mm |
2 | 표준: | DIN, BS, ANSI |
3 | 소재: | 융통성 철 |
4 | 작업 압력: | PN6, PN10, PN16 |
5 | 디자인: | 얼굴과 얼굴은 BS5163: 1986에 따라 |
플랜지 구멍은 BS4504에 따라 | ||
6 | 미디어: | 물, 가스, 석유 등 |
7 | 코팅: | 융합 결합 에포시 강도 코팅 |
8 | 브랜드 이름: | MDS |
9 | 표본: | 무료로, 하지만 당신은 자신의 배달 비용을 부담해야합니다 |
10 | 인증서: | ISO, BV, SGS |
11 | 지불 기간: | T/T, L/C |
12 | 패키지: | 외부 또는 고객의 요구 사항에 따라 접합판 상자. |
13 | 배달 시간: | 30 일 후 사전 지불을 받았습니다. |
DIN Cast IRON 및 스트레이너 | 크기 (mm) | |||||||||||
DN | L | D | D1 | D2 | b | Z-d | f | H | KG | |||
25 | 160 | 115 | 85 | 68 | 16 | 4-14 | 2 | 100 | 4 | |||
32 | 180 | 140 | 100 | 78 | 18 | 4-18 | 2 | 118 | 6 | |||
소재 | 40 | 200 | 150 | 110 | 88 | 18 | 4-18 | 3 | 128 | 7 | ||
항목 | 부문 이름 | 재료 | 50 | 230 | 165 | 125 | 102 | 20 | 4-18 | 3 | 147 | 11.8 |
1 | 몸 | 철조 | 65 | 290 | 185 | 145 | 122 | 20 | 4-18 | 3 | 168 | 16.45 |
2 | 스크린 | 스테인리스 스틸 | 80 | 310 | 200 | 160 | 138 | 22 | 8~18 | 3 | 195 | 19 |
3 | 가스켓 | 그라피트 | 100 | 350 | 220 | 180 | 158 | 24 | 8~18 | 3 | 224 | 24.9 |
4 | 보네트 | 철조 | 125 | 400 | 250 | 210 | 188 | 26 | 8~18 | 3 | 255 | 35.6 |
5 | 플러그 | GGG40 그래피트 | 150 | 480 | 285 | 240 | 212 | 26 | 8-23 | 3 | 300 | 51.9 |
6 | 가스켓 | 그라피트 | 200 | 600 | 340 | 295 | 268 | 30 | 12-23 | 3 | 370 | 92.3 |
7 | 볼트 | 탄소 강철 | 250 | 730 | 405 | 355 | 320 | 32 | 12-27 | 3 | 435 | 142 |
8 | 가스켓 | 탄소 강철 | 300 | 850 | 460 | 410 | 378 | 32 | 12-27 | 4 | 502 | 210 |
우리가 만들 수 있는 모든 관련 제품
